Wechseln des Simmerring an der Kupplungsglocke

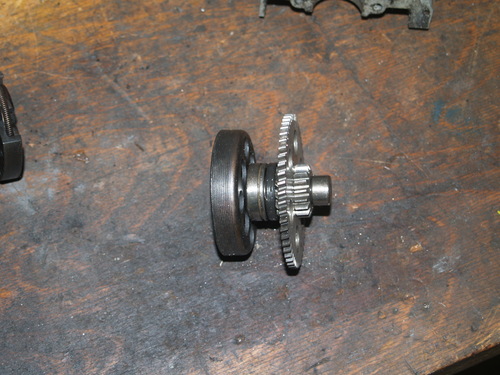

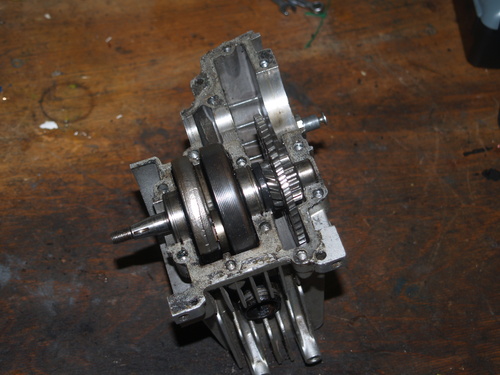

Das Bild Motor ohne Gehäuseschale

http://www.hilfsmotor.eu/galleryimages/rCTR7g6V.jpg

http://www.hilfsmotor.eu/galleryimages/gjVCXFYd.jpg

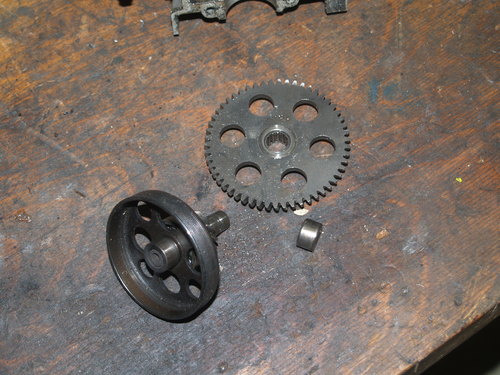

Das nächste Bild zeigt die von der Kupplung getrennte Kupplungsglocke

http://www.hilfsmotor.eu/galleryimages/w4y962AD.jpg

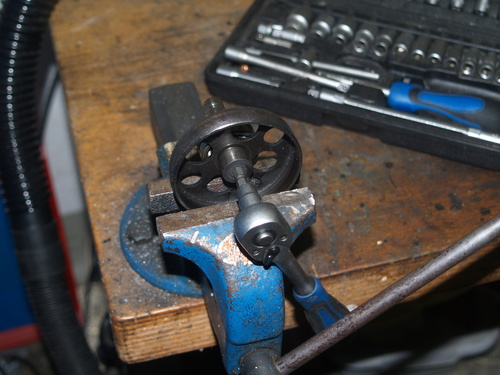

Dieses Bild zeigt das Entfernen der Imbusschraube,die Ritzel,Simmerring,Kugellager,und Kupplungsglocke zusammenhält

http://www.hilfsmotor.eu/galleryimages/TlP32XEh.jpg

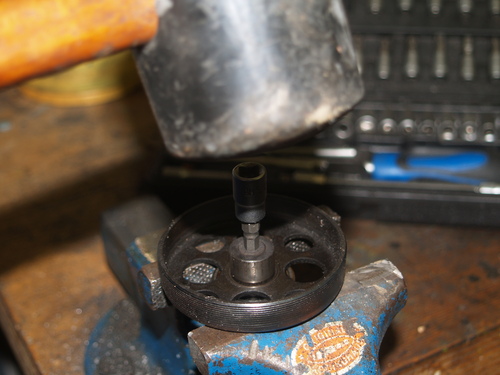

Die Imbusschraube 2-3 Umdrehungen herausschrauben und dann mit einen Gummihammer 2-3 Schläge setzen

http://www.hilfsmotor.eu/galleryimages/rJD9y1Xm.jpg

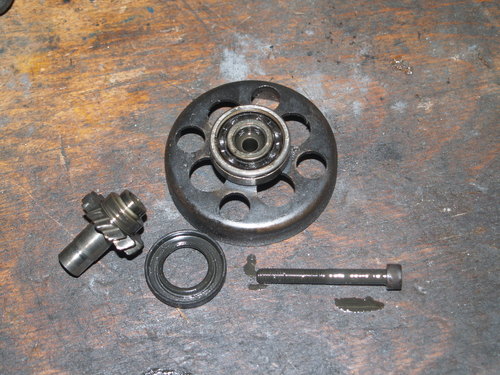

So der Simmerring ist frei und kann gewechselt werden

http://www.hilfsmotor.eu/galleryimages/TTqsuHW6.jpg

Der Zusammenbau erfolgt in umgekehrte Weise.

Herbert
