Hinterrad

Selbstbauwerkzeug für die Feder der Hinterradbremse

Laut Reparaturanleitung soll die Feder mit der Selbstbauwerkzeugzange (umgebaut aus Sicherungsringzange für Wellen A 19 DIN 5254)ausgehängt werden. Zum Aushängen geht es, wenn man vorsichtig ist noch ohne, da sehr viel Spannung drauf ist, aber beim Einbauen fieselte ich eine Ewigkeit rum. Bei Conrad wurde ich fündig '''''Sicherungsringzange für Außenringe(Wellen) Typ 4911 A4'''''

Mit der geht es ruck zuck, ähnlich der Abbildung in der Bedienungsanleitung.

Federspreizzange

Die Federspreizzange wird für das problemlose Einsetzen der Spreizfeder in die Bremsbacken beim Hinterrad,sowie beim Vorderrad benötigt.Man kann auch mit anderen Hilfsmitteln diese Federn montieren,aber das ist etwas mühselig.Nach einer Idee von Dieter Gohlke wurde eine solche Zange nachgebaut.

Ein massiver Bolzenschneider war wie im Bild zu sehen das Ausgangswerkzeug,mit einem Trennschleifer wurden die die oberen beiden Schneiden abgtrennt wie das Bild zeigt.

Danach wurde das obere Gelenk auf beiden Seiten ebenfalls abgetrennt bis auf die beiden Löcher die mit einem Bolzen vernietet waren der mit einem Durchschlag entfernt wurde.

An einer anderen Zange wurden dann die Backen hinterschliffen wo später die Feder aufgenommen wird um sie zu spreizen.Beide Backen wurden danach ebenfalls abgetrennt,und nach dem Bohren von 2 Löchern auf jeder Seite wurden sie dann auf den Zangenrohling aufgeschraubt .

In die Gelenke unten wurden jeweils 2 Löcher a 4mm gebohrt links wie recht, und dann mit 4mm Bolzen vernietet.Damit können die unteren Gelenke sich nicht mehr bewegen und bleiben starr stehen!

Wenn man nun die Zange zudrückt öffnet bzw. spreizen sich die obren 2 hinterschliffenen Backen,die Öffnungsweite beträgt hierbei 9,5cm was zum Einsetzen der Spreizfeder in die Bremsbacken völlig ausreichen fast schon überdimensioniert ist!

Die Zange ist nachbausicher wenn man über einen alten masiven Bolzenschneider (Läusemärkte) verfügt.Die Herstellungszeit beträgt rd. 3 Stunden,und man verfügt dann über ein Werkzeug mit dem es Spaß macht die Bremsbackenfeder einzusetzen.

Bernhard

Ritzelschlüssel

Ein Selbstbau von Dirk G.

Motor

Polradabzieher

Ein Selbstbau von Dirk G.

Stirnlochschlüsselersatz

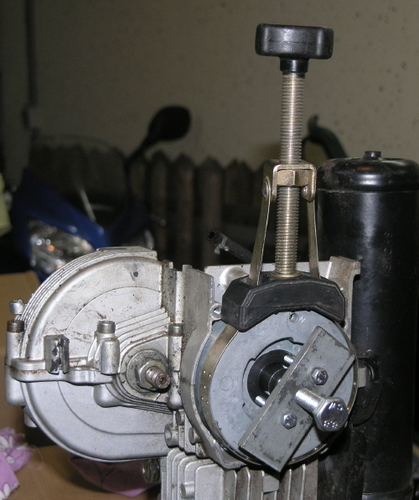

Ölfilterschlüssel von Real und anderen Märkten als Ersatz für Stirnlochschlüssel

• Benutzung: in Verbindung mit Polradabzieher
• Anwendung: Kunststoffbereich stets im Bereich der Magneten ansetzen. Möglichst nicht an irgendwelchen Gehäuseteilen abstützen, sondern die Gegenkraft zur Schonung des Gehäuses mit Muskeln selbst aufbringen.
• Werkzeug hält sehr gut und beschädigt das Polrad ohne E-Starterverzahnung überhaupt nicht.
• Preis: um 5 Euro (Stirnlochschlüssel ist schlechter handhabbar, kaum zu bekommen und kostet mehr als 10 Euro) Grüße - Dieter

Vergaser

Sprengringzange

Die abgebildete Sprengrinzange ist zum Lösen des Sprengringes am Vergaser geeignet. Sie hat die Bestellnummer Knipex 46 21 A01 für Sprengringe von 3 - 10mm

Wenn man nur eine große Sprengringzange hat, helfen kleine Ösen aus einer Nylonschnur, um den Sprengring vom Chokeschieber zu lösen. Es gibt aber von Knippex ene passende kleine Sprengringzange.
