TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 15.05.13 19:13 Uhr Klicks:68
Hallo nochmals.
Bin nun endlich Bestitzer einer Saxonette.
Bj: 1991 Typ 519 Motor Sachs 301/A
Nachdem ich mir schon einiges im Forum durchgelesen hatte und mit der Demontage begonnen, stellen sich doch noch eineige Fragen.
Ich habe einen TK Vergaser komplett auseinandergebaut jetzt glaube ich das da etwas fehlt.
In der Zeichnung habe ich gesehen das an dem
GASSCHIEBER noch ein F├ťLLST├ťCK und eine PLATTE hat.
Bei meinem sind die nicht da :eek:
FRAGE : M├╝ssen die beiden Teile am Gasschieber sein?

Gruss Peter
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von Hans Techel Hans Techel - 15.05.13 19:17 Uhr Klicks:63
Hallo Welsches st├╝ck meist edu denn hir eine zeichung mit nummern

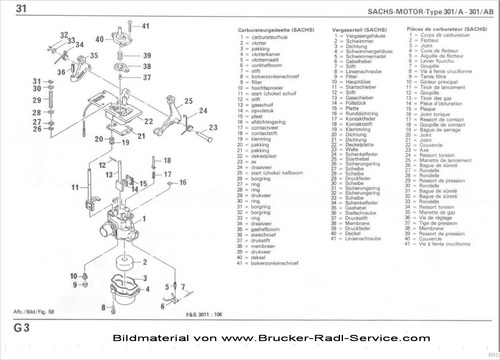

http://www.brucker-radl-service.com/images/categories/warengruppe7neu.gif
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 15.05.13 19:39 Uhr Klicks:61
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 15.05.13 19:41 Uhr Klicks:60
Nr. 13 Gasschieber ist da.:up:
Nr. 14 F├╝llst├╝ck ist nicht da
Nr. 15 Platte ist nicht da

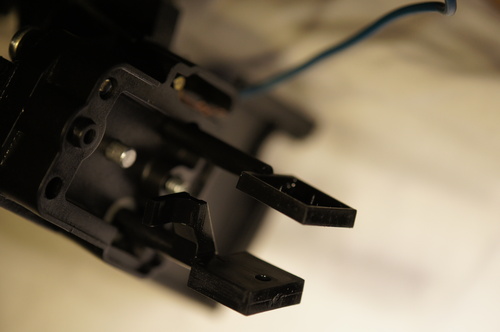

http://www.hilfsmotor.eu/galleryimages/og8Z23Uf.jpg
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von Hilde Hilde - 15.05.13 20:17 Uhr Klicks:58
Die Teile k├Ânnen alle bei Herbert bestellt werden.

Gru├č Hilde
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 15.05.13 21:10 Uhr Klicks:54
Bei Herbert finde ich die Teila nur f├╝r den Bing Vergaser.
Sind die Baugleich zum TK Vergaser?
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von Hans Techel Hans Techel - 15.05.13 21:57 Uhr Klicks:53
Gute Frage Ob die Baugleich sind da kann ich nichts zu sagen abber diese m├╝ssen rein ist beim bing auch drinne
schreib herbert mal an ob der das weis ob die passen oder ewentuell f├╝r TK was hat
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von eddy eddy - 15.05.13 22:04 Uhr Klicks:56
Hallo Peter,

die Feder vom Bing kann man verwenden,
die Platte habe ich noch nicht probiert.
Schau dich noch mal in deiner Bastelecke
um, denn meistens springen diese Teile
beim ersten mal davon.

lg, eddy
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von Herbert Herbert Administrator - 15.05.13 22:17 Uhr Klicks:59
Die Andruckplatte vom Bing passt nicht in den TK-Vergaser, kann aber mit geringenn Feilarbeiten passsend gemacht werden.

Gru├č

Herbert
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 15.05.13 22:45 Uhr Klicks:56
Ich habe den Vergaser extra in einer Sch├╝ssel auseinander genommen. In der ist nix mehr drinne.
DAnn kann ich ja die Feder und die Platte bei Herbert bestellen.
MAl sehen was ich noch gebrauchen kann.

Grss Peter
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 16.05.13 07:04 Uhr Klicks:52
Was passiert wenn ich den Gasschieber ohne diese Feder und die Platte einbaue?

Gruss Peter
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von Tubal (verstorben) Tubal (verstorben) - 16.05.13 07:54 Uhr Klicks:51
Dein M├Âffel hat dann einen Sprachfehler, es stottert.
Werner
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von Herbert Herbert Administrator - 16.05.13 08:01 Uhr Klicks:56
Hallo Peter,

die Teile sind unterwegs. Morgen darfst du basteln.

Viel Erfolg dabei

Herbert
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 16.05.13 08:05 Uhr Klicks:55
:wink: Besten Dank Herbert.:up:
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 16.05.13 17:32 Uhr Klicks:55
Jetzt habe ich auch die Membranplatte ab. Ich wollte gleich mit der Bohrmaschiene ran aber da drehte sich diese F├Ącherschraube mit. Also Schraubenzieher und Hammer und St├╝ck f├╝r St├╝ck gedreht.
:eek: Wird die Schraube eingeklebt???:skeptisch:
Habe erstmal einen Schlitz reinges├Ągt bis ich eine M 5 Schraube habe.:hurra3:

Peter
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von - 16.05.13 21:02 Uhr Klicks:51
Eingeklebt? Sax114, nur wenn Du willst das nach Dir keiner mehr da dran soll.( Das war wohl auch gesch├Ąftsdenken von Sachs) Dann kann ich Dir einen Kleber nennen, wo NUR noch eine Flex hilft. Gr. Molly
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von - 16.05.13 21:03 Uhr Klicks:51
:lachtot:
reiner
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 16.05.13 22:42 Uhr Klicks:52
Hallo Molly,

als ich die Schraube endlich raus hatte habe ich mich nur gewundert. War so schon schwer genug das Ding rauszu bekommen.:fluch:
ich denke mal Handfest langt. :2thumbs:
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von - 16.05.13 22:49 Uhr Klicks:56
Genau, die fixiert nur die Membranplatte in ihrer Position.
Richtig angepresst wird sie dann durch drei der vier Vergaserbefestigungsschrauben.

Die 099iger Membranplatte hat diese Schraube gar nicht.
viel Spass.
lg,reiner
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 17.05.13 19:34 Uhr Klicks:51
Die Post ist da am Sonntag kann es los gehen.
Danke Herbert.:danke:
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 19.05.13 14:45 Uhr Klicks:49
Hallo
Jetzt hab ich alles sch├Ân zusammen aber es will nicht so recht.:eek:
Die Platte (15) die an den Gasschieber (13) kommt ,
muss die sich bewegen k├Ânnen oder sitzt die straff an?
Oder kann es auch noch an der Membranplatte liegen?
Gruss Peter
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von hotte hotte - 19.05.13 15:09 Uhr Klicks:49
meinst Du 11+12? Die Platte mu├č nach au├čen angebracht werden.

Gru├č hotte
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 19.05.13 20:47 Uhr Klicks:50
Ja genau auf der ersten Zeichnung die 11 + 12.
und dazwischen die Feder.
Muss die Platte wie eine Presspassung ran?

gruss Peter
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von dgohlke dgohlke - 19.05.13 21:00 Uhr Klicks:49
Moin ,
nein die muss schon g├Ąngig sein etwas mit ner Feile nacharbeiten
Dieter
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 19.05.13 21:35 Uhr Klicks:55
Da muss ich noch ein wenig feilen.
Morgen kommt der neue Benzinschlauch dann sehe ich weiter.

Danke
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 06.08.13 10:55 Uhr Klicks:40
HAllo
Endlich ein paar Tage um an der Saxonette weiter zu machen. Jetzt ist mir das Kabel am Vergaser abgegangen.:down:
Wie bekomme ich das wieder ran???

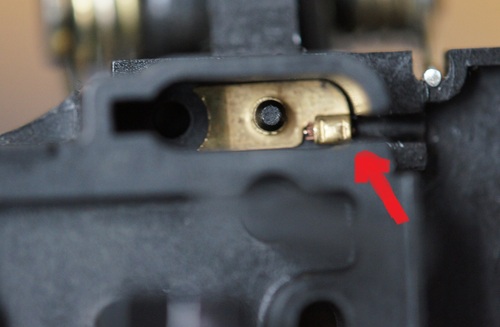

http://www.hilfsmotor.eu/galleryimages/QgTS0dMX.jpg
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von Rolando Rolando - 06.08.13 13:16 Uhr Klicks:40
Neu anl├Âten.:wink:
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 06.08.13 16:11 Uhr Klicks:38
Da muss ich dieses Messingteil ja erstmal raus haben :skeptisch:
Geht das einfach abzuziehen ???
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von eddy eddy - 06.08.13 17:03 Uhr Klicks:39
Geht nicht leicht aber geht im eingebauten Zustand.

lg eddy
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von Rolando Rolando - 06.08.13 18:25 Uhr Klicks:39
....genau Eddy,oder ausbauen,und nen Ersatzvergaser reinbauen,und dann l├Âten,aber nicht Hartl├Âten.:lachtot: :lachtot:

Gru├č Roland:freu:
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 06.08.13 20:03 Uhr Klicks:37
Meine L├Âtpistole liegt nat├╝rlich auf Arbeit ca. 500 km. Kann mann das Messing element einfach Abziehen?
:confused:
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von dgohlke dgohlke - 06.08.13 22:19 Uhr Klicks:34
Moin,
versuch vorsichtig das Messingende mit einem schmalen Schraubendreher aufbiegen und das Kabel durch zuzammendr├╝cken wieder festmachen . Sollte dann solange bis du an deinen L├Âtkolben kommst halten.....
Dieter
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 06.08.13 23:41 Uhr Klicks:37
Besten Dank Dieter werde ich morgen fr├╝h mal ausprobieren.:up:
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 07.08.13 17:48 Uhr Klicks:29
:confused: Also das mit dem L├Âten will nicht so richtig funktionieren. Das Kabel bricht mir immer wieder ab.:fluch: Gibt es noch eine andere M├Âglichkeit???

Mist :fluch: :fluch: :fluch:
jezt ist mir das messingteil rausgebrochen !
Jemand einen Tipp was ich tun kann ? :help:
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von hotte hotte - 07.08.13 18:13 Uhr Klicks:30
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 07.08.13 18:19 Uhr Klicks:31
DAsKAbel ist ja noch in Ordnung nur habe ich das Messingpl├Ątchen wo dieses befestigt war leider abgerissen.
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 07.08.13 18:32 Uhr Klicks:30

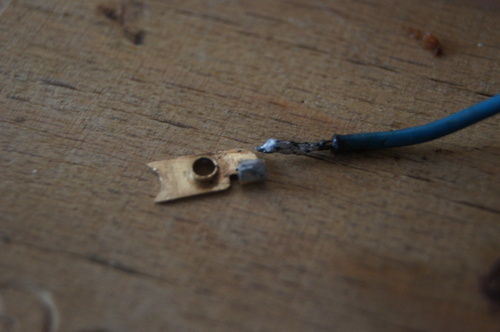

http://www.hilfsmotor.eu/galleryimages/DVTpFRo1.jpg

jetzt konnte ich das Kabel wieder mit dem Messingpl├Ątchen verbinden.
Nur wie kann ich das jetzt wieder befestigen??? :help:
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von Christian. Christian. - 07.08.13 18:46 Uhr Klicks:35
Hallo Peter,
la├č dir das Kabel von einem Radio und Fernsehtechniker anl├Âten !
Die haben noch schnell flie├čendes L├Âtzinn, was leider aus Umweltgr├╝nden nicht mehr verkauft wird.
Viele Gr├╝├če aus Bremen
Christian
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 07.08.13 18:55 Uhr Klicks:35
Das kabel habe ich ja jetzt dran. Ich hab da auch noch eine Flasche Flussmittel :up: .
Jetzt muss das ganze nur wieder in den Vergaser rein aber der kleine Plastenippel welcher des Messingteil gehalten hat ist ja abgebrochen.:eek:
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von Blaufischprinz Blaufischprinz - 07.08.13 19:27 Uhr Klicks:36
Kannst ja auch einnen separaten Schalter setzen zur Z├╝dstromunterbrechung, schau mal auf Seite 12 Saxonettenforum da wurde das auch schon behandelt Gruss Christian, oder gebrauchter Bing Vergaser da kriegst noch fast alle Teile ,Tk- Teile schaust d├╝ster aus LG Christian
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 07.08.13 19:36 Uhr Klicks:32
Na mal sehen ich werde morgen mal eine kleine Schraube besorgen und ein kleines loch bohren wo ich das Messingteil befestige.
Danke f├╝r die Tipps. :up:
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 08.08.13 17:31 Uhr Klicks:35

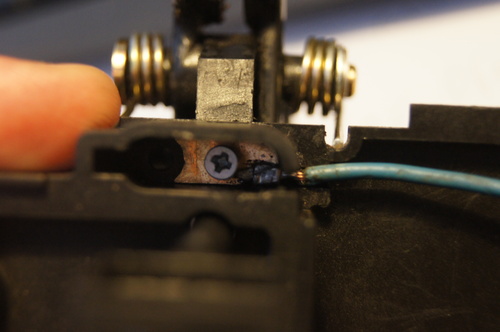

http://www.hilfsmotor.eu/galleryimages/SjcDQU08.jpg
Jetzt baue ich mal alles zusammen und hoffe mal das es funktioniert.:up:
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 09.08.13 10:10 Uhr Klicks:33
Z├╝ndfunke ist bestens. :up:
Nur will der Motor nicht anspringen. Wenn ich Kraftstoff Direkt einf├╝lle l├Ąut der Motor.
Wo kann jetzt noch der Fehler liegen??? :hilfe:
Vergaser ist komplet zerlegt und gereinigt und Dichtungen und Sieb erneuert.
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von Timo H. Timo H. - 09.08.13 22:20 Uhr Klicks:33
K├Ânnte es sein, dass du die Feder die ├╝ber der Gummimembran sitzt und diesen "Benzinhahn" im Normalzustand ├Âffnet, so dass das Benzin ungehindert in die Schwimmerkammer flie├čen kann falsch eingesetzt hast?

Dann w├Ąre der "Benzinhahn" dauerhaft geschlossen und es k├Ânnte kein Benzin in den Vergaser laufen.

Gru├č,

Timo
Um antworten zu können, musst Du Dich erst registrieren
Re: TK Vergaser und Membranplatte - Thumbnail von sax114 sax114 - 10.08.13 08:56 Uhr Klicks:35
HAllo Timo
Ich schraube den Vergaser nochmal auf und schaue nach.

Danke
