Hallo zusammen,

hier nun der Zusammenbau des Motors:

http://www.hilfsmotor.eu/galleryimages/T2wLof0l.jpg
Beim Zusammenbau muss man darauf achten, dass der Kolbenring genau passt.
http://www.hilfsmotor.eu/galleryimages/WaehjBWy.jpg
Die Nut des Simmerrings auf der Polradseite muss mit hitzebeständigem Fett gefüllt werden.
http://www.hilfsmotor.eu/galleryimages/Wx76jvyJ.jpg
Eine Gehäusehälfte dünn mit Dichtmasse bestreichen.
http://www.hilfsmotor.eu/galleryimages/E28UsRJe.jpg
Darauf achten, dass der Lüftungskanal frei bleibt
http://www.hilfsmotor.eu/galleryimages/TEaL8HE7.jpg

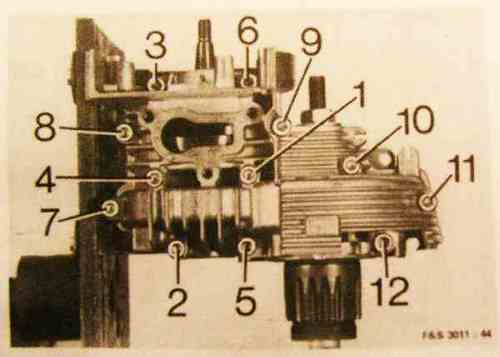

Die 12 Schrauben in der angegebenen Reihenfolge einschrauben
http://www.hilfsmotor.eu/galleryimages/UxxF8SMt.jpg
Die Membranplatte anschrauben
http://www.hilfsmotor.eu/galleryimages/5z67PBRe.jpg
Die Bremsfeder einbauern. Eine Schraubzwinge hilft dabei.
http://www.hilfsmotor.eu/galleryimages/T6LFTBNd.jpg
Das Polrad einsetzen. Auf den halbmondförmigen Metallkeil in der Achse achten.
http://www.hilfsmotor.eu/galleryimages/LkS4Fe4A.jpg
Die Zündspule einbauen. 0,4 mm Abstand. Eine dünne Pappe hilft.

Viele Grüße

Herbert
