Laden auf bequem -

didiwagener - 15.09.10 18:48 Uhr Klicks:61

Hallo E-Startfahrer und auch ein Hallo an Die die sich keinen E-Start leisten können. :megagrin:

Nu war ich endgültig das vertrackte Gefrickel beim Nachladen des Akkus leid.
Buchse und Stecker gekauft. 4,50 Euronen im Doppelpack.
http://www.hilfsmotor.eu/galleryimages/KTTzfb2F.jpg

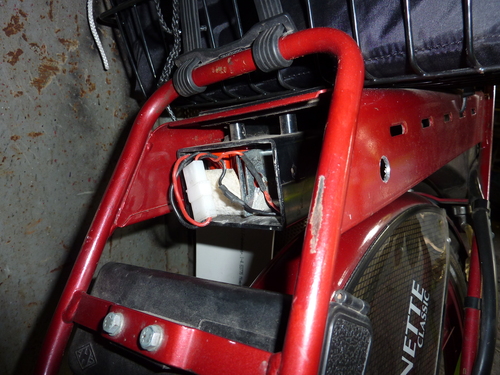

Ein Loch ins Blech für die Befestigung der Buchse und in Verlängerung für die Anschlußkabel in den Schaltkasten gebohrt.
http://www.hilfsmotor.eu/galleryimages/57SW0vvT.jpg

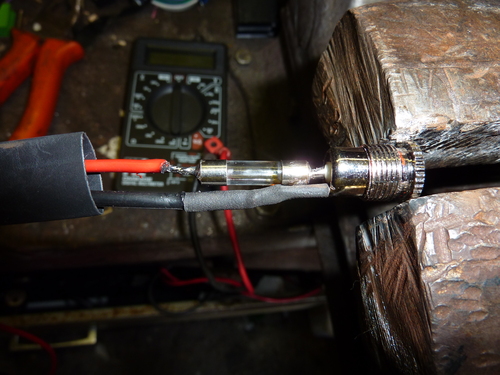

Drähte und eine Sicherung als Sabotageschutz an die Buchse angelötet.Wer´s nachmachen will: 1A,die Sicherung.0,5A war zu wenig - ist durchgeknallt.
http://www.hilfsmotor.eu/galleryimages/mQ8osR7C.jpg

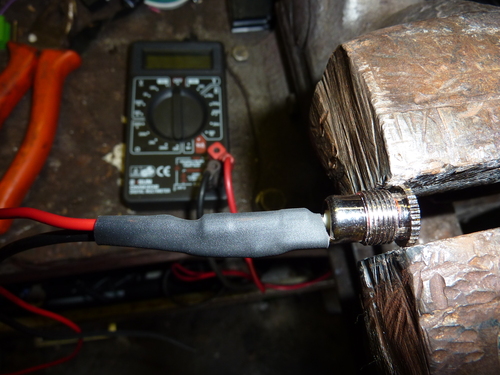

Schrumpfschlauch drüber
http://www.hilfsmotor.eu/galleryimages/vuCo2WqM.jpg

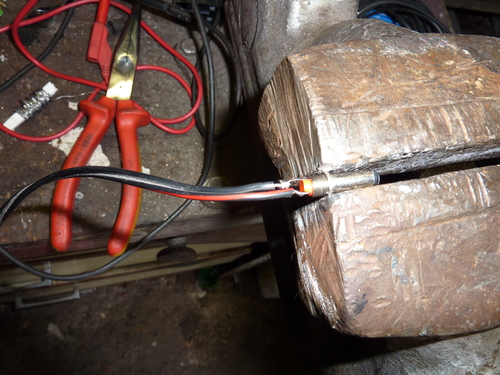

Den Originalstecker vom Ladegerät abgeknpist und den neuen angelötet.
http://www.hilfsmotor.eu/galleryimages/krpNle8S.jpg

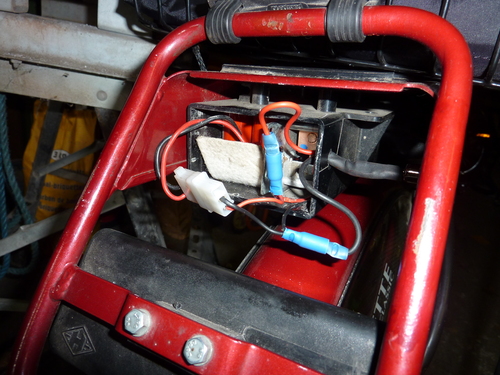

Verbindlichkeiten geschafft.
http://www.hilfsmotor.eu/galleryimages/HRvctUFz.jpg
Ich haben fertig.
http://www.hilfsmotor.eu/galleryimages/1e1twPbu.jpg
Nix mehr gefrickel Grüße
Dietmar

Um antworten zu können, musst Du Dich erst registrieren

Re: Laden auf bequem - Thumbnail von DL7RR (verstorben)

DL7RR (verstorben) - 15.09.10 19:11 Uhr Klicks:54

Danke für die Bilder Dietmar,
alles anschaulich dargestellt!!!

Ein zweites Loch in das ein Schlüsselschalter reinkommt der einen Kontakt zur Zündspule blockiert,wäre dann eine schöne Ergänzung betreffs Wegfahrschutz.

Bernhard

Um antworten zu können, musst Du Dich erst registrieren

Re: Laden auf bequem - Thumbnail von dgohlke

dgohlke - 15.09.10 19:36 Uhr Klicks:52

Moin,
@Dietmar, in welcher Apotheke wärst du denn?
Reichelt nimmt für deine Metallaufführung
Steckdose 0,69€ und den Stecker 0,13€.
Schwimmse im Ruhrpott wieder im Geld....
Schlüsselschalter, noch mehr Löcher? Schlüsselschalter haben eine Einbautife von min 25mm. Platz zwischen Blech und Box 8mm .Der orginale Schlüsselschalter hat 2 Funktionen . 1ste Zündung verhindern , 2te Plus zum Startrelais unterbrechen. Also Kabelbaum mit 4 Adern...
Und Wasserdicht muss er auch noch

Um antworten zu können, musst Du Dich erst registrieren

Re: Laden auf bequem -

didiwagener - 15.09.10 19:59 Uhr Klicks:47

So, und nu erst mal : Kommando zurück.
Der Wind aus dem Norden trug mir eine Raunen zu, und da war zu hören das bei der jetzigen Einbausituation die Ladespule mit Spannung beaufschlagt wird.
Werde jetzt erst mal abklemmen und demnächst berichten.

Gruß Dietmar

Um antworten zu können, musst Du Dich erst registrieren

Re: Laden auf bequem - Thumbnail von DL7RR (verstorben)

DL7RR (verstorben) - 15.09.10 20:09 Uhr Klicks:48

Wie wäre es denn mit eine Diode die zwischen einem Pol der Ladespule und dem Akku eingefügt wird?
Dann kannst Du alles so belassen wie beschrieben!

Sollte ein mindestens das 1,5 fache des Ladestrom vertragen können.

Bernhard

Um antworten zu können, musst Du Dich erst registrieren

Gelöscht - Thumbnail von dgohlke

dgohlke - 15.09.10 20:12 Uhr Klicks:27

Gelöscht von dgohlke

Keine Antwort auf diesen Beitrag möglich

Re: Laden auf bequem - Thumbnail von DL7RR (verstorben)

DL7RR (verstorben) - 15.09.10 20:20 Uhr Klicks:46

Ich will mich hier nicht auf provokative Diskussionen einlassen!!!

Dann mach mal weiter denn Du scheinst ja auf jeden Fall alles besser zu wissen!

Bernhard

Um antworten zu können, musst Du Dich erst registrieren

Re: Laden auf bequem - Thumbnail von Herbert

Herbert Administrator - 15.09.10 20:21 Uhr Klicks:53

Hier hatte ich mal eine andere Möglichkeit beschrieben, bei der man den Stecker des Ladegerätes nutzen kann, ohne den Akku ausbauen zu müssen.
http://www.hilfsmotor.eu/forum/Saxonette_und_Spartamet/thread/28010/post/28010/#fpost28010

Gruß

Herberrt

Um antworten zu können, musst Du Dich erst registrieren

Re: Laden auf bequem - Thumbnail von Alpenflitzer

Alpenflitzer - 15.09.10 20:59 Uhr Klicks:45

Deshalb bin ich für Handstarter, oftmals die einzige gymnastische Übung des Saxofahrers. :wink:

Um antworten zu können, musst Du Dich erst registrieren

Re: Laden auf bequem - Thumbnail von Herbert

Herbert Administrator - 15.09.10 21:12 Uhr Klicks:48

Hallo Bill,

pflege deinen Handstarter. Es wird bald keine Teile mehr dafür geben. Die Seilhülle z.B. gibt es nicht mehr. Es werden nur noch Motoren mit E-Start gebaut. Vom Handstarter gibt es nur noch Restbestände und dann kannst Du deine gymnastischen Übungen am Seilzug des E-Starters praktizieren.

Gruß

Herbert

Um antworten zu können, musst Du Dich erst registrieren

Re: Laden auf bequem -

didiwagener - 15.09.10 22:40 Uhr Klicks:45

So, hat mir keine Ruhe gelassen. Manchmal vermeint man ja auch nur Stimmen im Wind zu hören.
Wie man hier sieht liegt sowieso immer Spannung an der Elektronik an. Nämlich die Batteriespannung.
http://www.hilfsmotor.eu/galleryimages/eow1fhJX.jpg
Habe ja mit der Änderung nix anderes gemacht als parallel dazu die Ladespannung zu legen.Wenn die Ladespule Strom ziehen würde dann wäre ja auch bei der Originalschaltung die Batterie ruckzuck leer.
Also - geht doch.Meine Kleine hängt wieder am Fläschchen - ähh ich meine am Strom.

Gruß Dietmar

Um antworten zu können, musst Du Dich erst registrieren

Re: Laden auf bequem -

didiwagener - 16.09.10 12:11 Uhr Klicks:43

Hallo Herbert. So wie Du es gelöst hast gehts natürlich auch . War mir entfallen Dein Beitrag. Meine aber dass meine Lösung die elegantere bzw. letztendlich bequemere ist.

Gruß Dietmar

Um antworten zu können, musst Du Dich erst registrieren

Re: Laden auf bequem -

didiwagener - 17.09.10 20:25 Uhr Klicks:46

Und noch ne kleine Verbesserung. Sei es um Spielkinder garnicht erst auf die Idee zu bringen mit nem Nagel in der Buchse zu fummeln oder auch um Wassereindringen zu verhindern.
Boxenfüße gekauft und einen davon in der Bohrung etwas erweitert.
http://www.hilfsmotor.eu/galleryimages/JrsembkY.jpg
Damit das nachher so aussieht
http://www.hilfsmotor.eu/galleryimages/TsA5DHWw.jpg
Und nicht so
http://www.hilfsmotor.eu/galleryimages/DvsKd1qJ.jpg
Hier ist dann der Stecker mit Sekundenkleber eingesetzt
http://www.hilfsmotor.eu/galleryimages/fsHR5bKQ.jpg
Aufgesteckt sieht das dann so aus
http://www.hilfsmotor.eu/galleryimages/ZgSXo7Pf.jpg
Und so ohne
http://www.hilfsmotor.eu/galleryimages/rz8Ttdg2.jpg
Möge da Jeder selber entscheiden ob mit oder ohne .

Gruß Dietmar

Um antworten zu können, musst Du Dich erst registrieren

Re: Laden auf bequem - Thumbnail von DL7RR (verstorben)

DL7RR (verstorben) - 17.09.10 20:31 Uhr Klicks:46

Ja Dietmar,
ist nicht nur eine gute Idee,sondern auch noch eine geniale Lösung!!!

Bernhard
