Hallo ihr lieben, ich bin endlich dazu gekommen den Motor auseinander zu nehmen und habe da sofort gesehen das der Simmering zum Getriebe hin der federring abgerutscht ist. Soweit so gut, habe ich die Simmerringe wie im reparaturvideo ersetzt. Nun habe ich mich eine Frage zur Einbaurichtung der Simmerringe !?
Also ich beschreibe mal immer die Offene Seite als diese mit dem Federring.
Kurbelwelle Zündungsseite : Offene Seite nach innen zur Wange der Kurbelwelle
Kurbelwelle Kupplungsseite: Offene Seite zur Kupplung hin
Großer Simmering Hinterrad: offene Seite nach innen zum Getriebe
Ich hoffe das war verständlich erklärt !?
Warum ich darauf zu sprechen komme ! Ich habe mal so mal so gelesen sollen sie rein, nun vorhin bei stöbern im Forum habe ich dann den Vergleich der Verschiedenen Motoren gesehen und auf den Bildern dort sind die Ringe wieder änderst eingebaut :) da ist ein Bild beim 399er dort ist der Simmerring zur Kupplubg hin mit der offenen Seite zur Wange der Kurbelwelle hin eingebaut, was ja anderst herum ist wie ich ihn eingebaut habe !!!
Hier mal der Link zu der Motorenübersicht, ich hoffe hier kann mir nun mal jemand sagen wie rum die Dinger nun rein kommen da ich bisher nichts handfestes finden konnte !
http://www.hilfsmotor.eu/wiki/Motortypen/ Auch kann mir mal jemand den Link zum Thema schicken wir das mit dem Körner beschrieben ist damit der Simmerring nicht mehr verrutscht !?
Liebe Grüße und frohe Ostern
Um antworten zu können, musst Du Dich erst
registrierenHallo Michael.
Du beschreibst ein alt bekanntes Problem der 399er Motore. Beim 499er hat Sachs das Problem behoben und eine Wulst eingebaut, so dass der Simmerring nicht mehr herausrutschen kann. Sachs hatte beim 399er, nachdem das Problem erkannt wurde, die Simmerringe verkehrt herum eingebaut (mit der offenen Seite zum Getriebe). Dadurch kann der Druck, der auf der Kurbelwellenseite entsteht, über das Getriebe abgebaut werden. Das ist aber nicht der Sinn eines Simmerringes.
Ich verwende die Körnermethode und klebe die Ringe zusätzlich mit etwas Schraubensicherungspaste ein.
Mit dem Körner musst du einige Unebenheiten in den Sitz des Simmmerringes zimmern. Noch besser: Versuche eine kleine Wulst zu zimmern, indem du einige Könerschläge direkt auf die Kante setzt, so dass der Simmerrring Probleme bekommt, sich zu lösen.
Viel Erfolg
Herbert
Um antworten zu können, musst Du Dich erst
registrierenMoin elthummy221,
Frühaufsteher oder so lange gebastelt? Trifft letzteres zu - meinen Respekt!
Zu Deiner Frage. Der Simmering ist ein asymetrisches Maschinenelement, woraus sich erklärt, daß die Einbaulage vorgegeben ist. Diese ist abhängig von den beteiligten Medien. Ein Fluid wird gegen ein Gas und Überdruck gegen Ambientedruck abgedichtet. Ist Druck mit im Spiel, bestimmt es die Spielregeln. In unserem Fall haben wir im Kurbelgehäuse wechselnde Druckverhältnisse. Unter- als auch Überdruck - je nach Bewegung des Kolbens. Der Unterdruck in Folge der Bewegung des Kolbens in Richtung OT ist zu vernachlässigen, da durch Öffnung der Membran Ausgleich stattfindet. Anders verhält es sich im umgekehrten Fall. Bei der Bewegung des Kolbens Richtung UT erhöht sich der Druck im Innenraum des Kurbelgehäuses (Membran verschlossen). Diesen (Überdruck) gilt es sicherzustellen, denn davon lebt ja unser putziges Motörchen. Somit ergibt sich auch die Einbaulage der beiden Simmeringe. Sie zeigen beide mit der offenen Seite in Richtung Kurbelwelle. Der Druck im Inneren des Kurbelgehäuses presst die Dichtlippe der Simmeringe noch stärker auf die Welle als es der Federring vermag und dichtet somit den Raum nach Außen hin ab. Getriebeseitig (Ausgang Nabe) haben wir durch den Entlüftungskanal quasi keine Druckdifferenzen. Daher der Einbau mit der offenen Seite Richtung Getrieberaum. Verständlich?
Als denn... frohes Schaffen
Gruß
Krischi
Um antworten zu können, musst Du Dich erst
registrierenRichtig Krischi
Wenn wir in der Firma WD gewechselt hatten (bis 540 mm)
wurden die Federseite immer zur Druckseite(Öl/Fettseite)
so daß der Druck zusätzlich den Anpressdruck des WD erhöhte
So mache ich es seit dem mit allen WD,s
Paul
Ps deshalb benutze ich ja meinen Montagehilfe um die Lippe nicht zu beschädigen
Um antworten zu können, musst Du Dich erst
registrierenMist, dann habe ich den André Kupplungsseite falsch herum eingebaut ! Ich habe irgend wo gelesen das dieser mit der offenen Seite zum Getriebeöl zeigen soll !
Also die beiden Simmerringe der Kurbelwelle jeweils mit der offenen Seite nach innen also zum Kurbelgehäuse.
Der große Simmerring der an der Radnabe sitzt mit der offenen Seite nach innen also Richtung Getrieberaum !
Hoffe so ist es richtig !? Das mit dem körnern kann ich dann ja auch gleich machen !
Nich eine Frage die sich mir auftut: meine saxonette springt meist so beim 2. oder 3. ziehen an, was ich denke ist in Ordnung. Wenn ich dann fahre und kein Gas mehr gebe also dann im standgas bin läuft sie noch so Ca 5 Sekunden und geht dann immer aus, was könnte das Problem sein oder ist das normal ?
Lg und schöne Ostern
Um antworten zu können, musst Du Dich erst

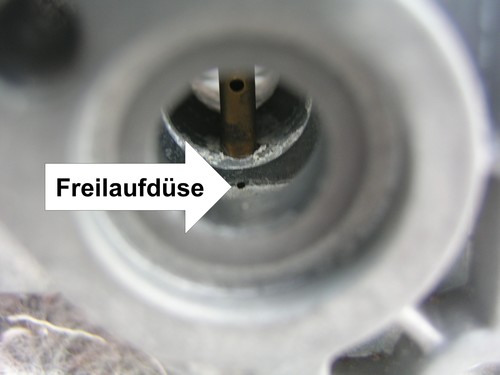

registrierenStell mal das Standgas höher ein. Dazu musst Du die Madenschraube, die am Vergaser sitzt, hereinschraubst, bis das Hinterrad im Stand gerade noch nicht mitläuft.
Gruß
Herbert
Um antworten zu können, musst Du Dich erst
registrierenDanke Herbert ! Das habe ich schon dann bekomm ich es nur so hin das sie mir im Stand davon fährt
